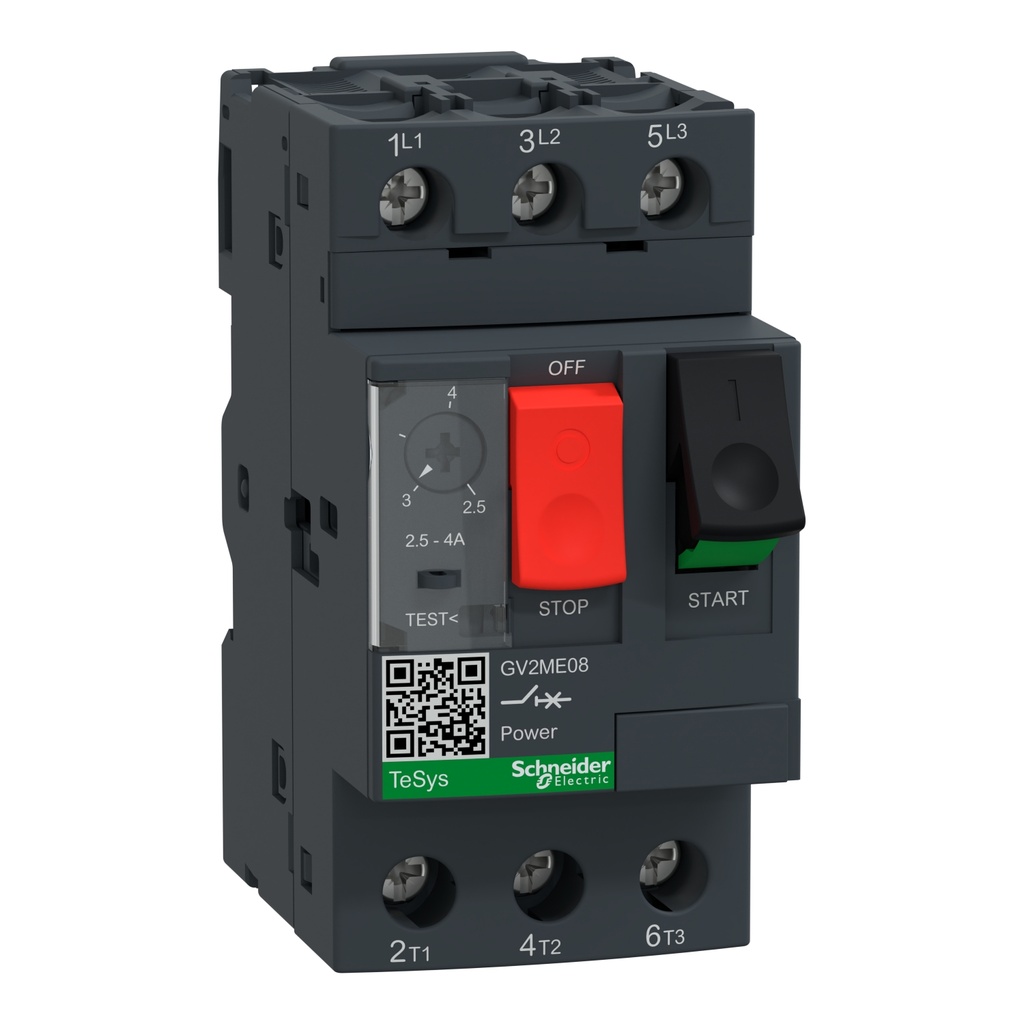

La nueva generación de
guardamotores, magnetotérmicos GV2 TeSys Deca garantiza la protección
contra cortocircuitos, sobrecargas y el control del motor (ON/OFF). Este
producto tiene 3 polos, capacidad de 2.5-4A/690 y está destinado para
aplicaciones de motor trifásico de 1.1-1.5kW/400V. Proporciona
protección termomagnética con un rango de regulación térmica 2.5-4A,
disparo magnético a 9xIn y alto poder de corte Icu 100kA@400V. También
cuenta con protección IP20 y conexión mediante terminales de abrazadera
de tornillo. Además, permite controlar el arranque/parada con un
pulsador garantizado para 100.000 ciclos AC-3.
Características técnicas
Número de polos:
3
Tipo de Red:
CA
Rango de ajustes de protección térmica:
2,5…4 A conforme a IEC 60947-4-1
Corriente de disparo magnética:
74 A
Tensión asignada de empleo:
690 V CA 50/60 Hz conforme a IEC 60947-2
Tipo de control:
Pulsador
Poder de corte:
100 kA Icu a 230/240 V CA 50/60 Hz conforme a IEC 60947-2
100 kA Icu a 400/415 V CA 50/60 Hz conforme a IEC 60947-2
100 kA Icu a 440 V CA 50/60 Hz conforme a IEC 60947-2
100 kA Icu a 500 V CA 50/60 Hz conforme a IEC 60947-2
3 kA Icu a 690 V CA 50/60 Hz conforme a IEC 60947-2
